[Kubernetes] Service - NodePort

✔️ Service - NodePort

svc.spec.type

• ClusterIP: 클러스터 내에서 사용하는 LB
• NodePort: 클러스터 외부에서 접근하는 포인트
• LoadBalancer: 클러스터 외부에서 접근하는 LB

 vagrant@k8s-node1  ~  kubectl explain svc.spec.type

 "NodePort" builds on ClusterIP and allocates a port on every node which
     routes to the same endpoints as the clusterIP. "LoadBalancer" builds on
     NodePort and creates an external load-balancer (if supported in the current
     cloud) which routes to the same endpoints as the clusterIP. "ExternalName"
     aliases this service to the specified externalName. Several other fields do
     not apply to ExternalName services. More info:
     https://kubernetes.io/docs/concepts/services-networking/service/#publishing-services-service-types

 vagrant@k8s-node1  ~  kubectl explain svc.spec.ports

nodePort     <integer>
     The port on each node on which this service is exposed when type is
     NodePort or LoadBalancer. Usually assigned by the system. If a value is
     specified, in-range, and not in use it will be used, otherwise the
     operation will fail. If not specified, a port will be allocated if this
     Service requires one. If this field is specified when creating a Service
     which does not need it, creation will fail. This field will be wiped when
     updating a Service to no longer need it (e.g. changing type from NodePort
     to ClusterIP). More info:
     https://kubernetes.io/docs/concepts/services-networking/service/#type-nodeport

NodePort 타입을 지정할 수 있다.

myweb-svc-np.yaml

apiVersion: v1
kind: Service
metadata:
  name: myweb-svc-np
spec:
  type: NodePort
  selector:
    app: web
  ports:
    - port: 80
      targetPort: 8080
      #NodePort: 생략 가능한 필드

myweb-svc.yaml

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: myweb-rs
spec:
  replicas: 3
  selector:
    matchLabels: # 달라지는 부분
      app: web
      env: dev
  template:
    metadata:
      labels:
        app: web
        env: dev
    spec:
      containers:
        - name: myweb
          image: ghcr.io/c1t1d0s7/go-myweb
          ports:
            - containerPort: 8080
              protocol: TCP

 vagrant@k8s-node1  ~/svc/nodeport  kubectl get rs,po,svc
NAME                       DESIRED   CURRENT   READY   AGE
replicaset.apps/myweb-rs   3         3         3       16h

NAME                 READY   STATUS    RESTARTS        AGE
pod/myweb-rs-6mzrh   1/1     Running   1 (9m16s ago)   16h
pod/myweb-rs-sw2m7   1/1     Running   1 (8m43s ago)   16h
pod/myweb-rs-vjkjc   1/1     Running   1 (8m18s ago)   16h

NAME                   TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
service/kubernetes     ClusterIP   10.233.0.1      <none>        443/TCP        16h
service/myweb-svc-np   NodePort    10.233.21.104   <none>        80:30532/TCP   23s

NodePort 타입이며 서비스의 ip(10.233.21.104)가 존재한다.
EXTERNAL-IP는 별도로 없으며 포트의 정보가 다르다.





---





✔️ NodePort의 범위

 vagrant@k8s-node1  /etc/kubernetes/manifests  pwd
/etc/kubernetes/manifests
 vagrant@k8s-node1  /etc/kubernetes/manifests  sudo grep node-port kube-apiserver.yaml
    - --service-node-port-range=30000-32767

kube-apiserver.yaml 파일에서 --service-node-port-range 설정을 볼 수 있으며,
NodePort에 사용가능한 포트 번호의 범위가 30000-32767 인 것을 확인할 수 있다.

필요하다면 kubespray 또는 kubeadm으로 설치할 때 옵션을 통해 NodePort의 범위를 지정할 수 있다.

하지만 0 ~ 1023 포트는 WellKnown Port 로 일반적으로 서비스에 사용하는 포트 범위이므로 포트 충돌이 발생할 수 있다.



https://www.iana.org/assignments/service-names-port-numbers/service-names-port-numbers.xhtml
포트 범위에 대해 세가지 범위로 세팅해 놓은 것이 있다.

System Ports(WellKnown Ports) : 0 ~ 1023 / 시스템이 사용하는 포트 /반드시 root 권한이 있어야 함/ 대부분의 주요 서비스 할당
User Ports(Registered Ports) : 1024 ~ 49151 / 등록해서 사용 가능한 포트, 강제 사항 없음 / 주요하지 않은 서비스 할당 / 관리자 권한 필요 없음
Dynamic and/or Private : 49152 ~ 65535 / 클라이언트가 사용하는 포트 /



Web Browser가 Web Server에 접근할 때는 HTTP는 80 포트, HTTPS는 443 포트를 사용한다.
웹 브라우저(크롬, 파이어폭스, 엣지, 사파리 등)가 사용하는 포트가 있다.
일반적으로 Dynamic and/or Private 범위 내에 있는 포트를 사용한다.
(참고로 Windows는 위의 내용을 지키지 않으며 1024번 이상 임의의 포트를 사용한다.)

따라서 Source Port(출발지 포트)범위인 49152 ~ 65535 사이의 포트는 사용할 수 없고 User Ports(Registered Ports)의 일부분을 사용하기로 정한 것이 30000-32767 포트인 것이다.



이 범위는 조정할 수 있으며 현재 설정으로는 2768개만 만들 수 있다. 외부에 노출시킬 더 많은 서비스가 있다면 처음부터 범위를 크게 잡아야 한다.



 vagrant@k8s-node1  /etc/kubernetes/manifests  sudo ss -tnlp
State   Recv-Q  Send-Q     Local Address:Port     Peer Address:Port  Process
LISTEN  0       4096             0.0.0.0:30532         0.0.0.0:*      users:(("kube-proxy",pid=2349,fd=14))

kube-proxy에 의해 서버가 열려있음을 확인할 수 있다.

 vagrant@k8s-node1  /etc/kubernetes/manifests  ssh node2 sudo ss -tnlp | grep proxy
LISTEN   0         4096                 0.0.0.0:30532            0.0.0.0:*       users:(("kube-proxy",pid=2266,fd=14))
LISTEN   0         4096               127.0.0.1:10249            0.0.0.0:*       users:(("kube-proxy",pid=2266,fd=13))
LISTEN   0         4096                       *:10256                  *:*       users:(("kube-proxy",pid=2266,fd=12))

 vagrant@k8s-node1  /etc/kubernetes/manifests  ssh node3 sudo ss -tnlp | grep proxy
LISTEN   0         4096                 0.0.0.0:30532            0.0.0.0:*       users:(("kube-proxy",pid=1432,fd=12))
LISTEN   0         4096               127.0.0.1:10249            0.0.0.0:*       users:(("kube-proxy",pid=1432,fd=15))
LISTEN   0         4096                       *:10256                  *:*       users:(("kube-proxy",pid=1432,fd=13))

node2, 3에도 마찬가지로 30532 포트가 열려있다.

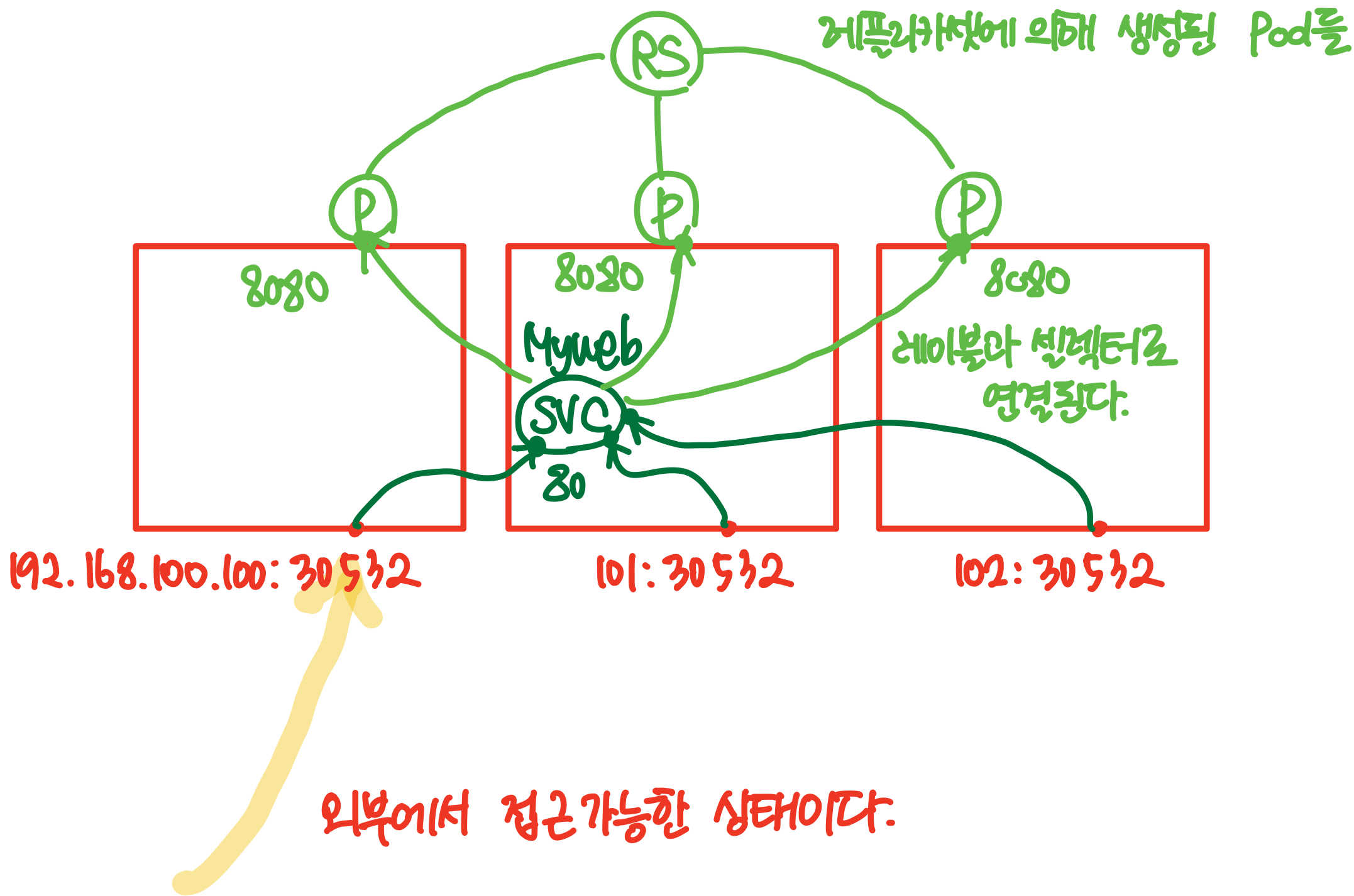

모든 node에 포트가 열린다. 그림으로 그리면 이런 형태가 된다.





NodePort = NodePort + ClusterIP

우리는 NodePort라는 서비스를 사용하지만 NodePort는 결국 ClusterIP 기반이 구성이되고 그 위에 해당되는 node의 port가 추가적으로 열리게 된다.

NodePort라는 것은 ClusterIP와 다른 것이 아니라 CluterIP 기능에 NodePort 기능이 추가된 형태이다.

그래서 외부로 노출시킬 수 있는 것이다.



 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.100:30532
Hello World!
myweb-rs-sw2m7

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.100:30532
Hello World!
myweb-rs-vjkjc

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.100:30532
Hello World!
myweb-rs-6mzrh

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.101:30532
Hello World!
myweb-rs-sw2m7

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.101:30532
Hello World!
myweb-rs-vjkjc

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.101:30532
Hello World!
myweb-rs-6mzrh

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.102:30532
Hello World!
myweb-rs-sw2m7

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.102:30532
Hello World!
myweb-rs-vjkjc

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.102:30532
Hello World!
myweb-rs-6mzrh

기본적으로 라운드 로빈 방식으로 로드 밸런싱이 되며, 어떤 node의 port로 가던지 해당되는 서비스로 연결된다.



myweb-svc-np.yaml

apiVersion: v1
kind: Service
metadata:
  name: myweb-svc-np
spec:
  type: NodePort
  selector:
    app: web
  ports:
    - port: 80
      targetPort: 8080
      nodePort: 31313 # 커스텀 포트 변경

포트를 변경한 후 다시 생성하면,

 vagrant@k8s-node1  ~/svc/nodeport  kubectl get svc
NAME           TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE
kubernetes     ClusterIP   10.233.0.1     <none>        443/TCP        17h
myweb-svc-np   NodePort    10.233.1.140   <none>        80:31313/TCP   19s

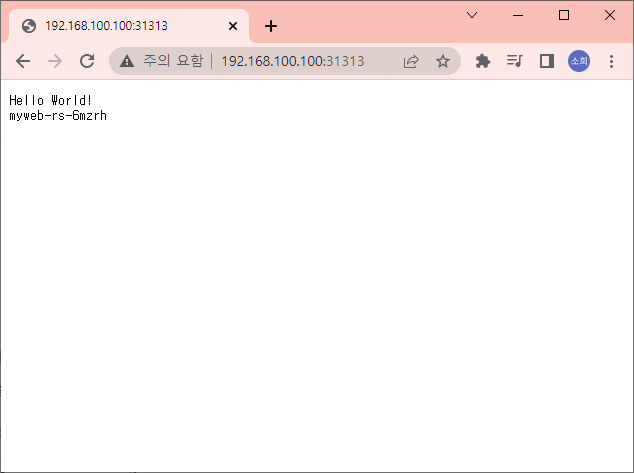

 vagrant@k8s-node1  ~/svc/nodeport  curl 192.168.100.100:31313
Hello World!
myweb-rs-sw2m7

어떤 노드로 접근하던 상관없이 클러스터 외부에서 접근할 수 있는 것을 확인할 수 있다.
